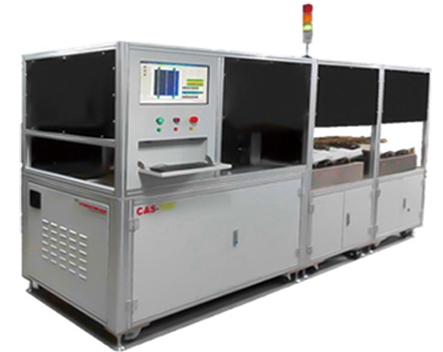

我公司与合作伙伴开发的EL、IV、AOL色差自动分选一体机实现了传统检测生产线需要三台设备才能完成的检测流程。将三种参数检测集成在一台设备上，
简化了原有的检测流程，提升了检测效率
组成 | 描述 |

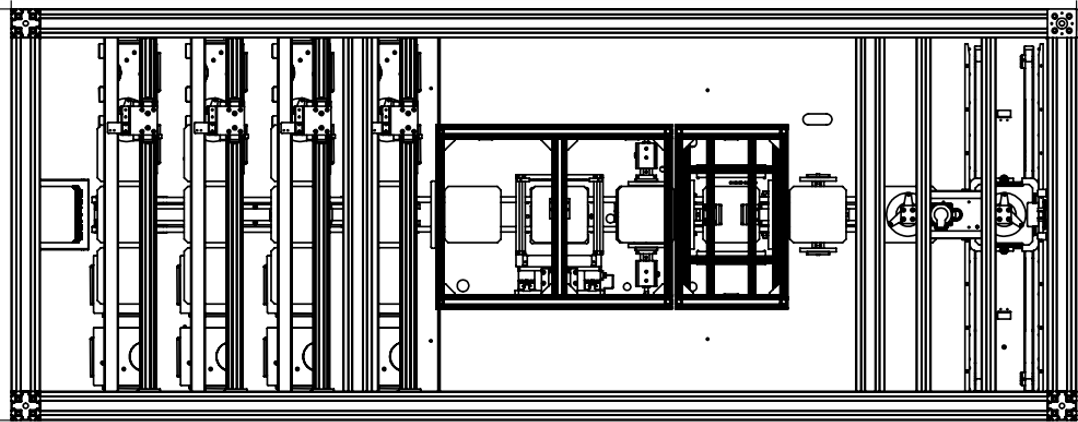

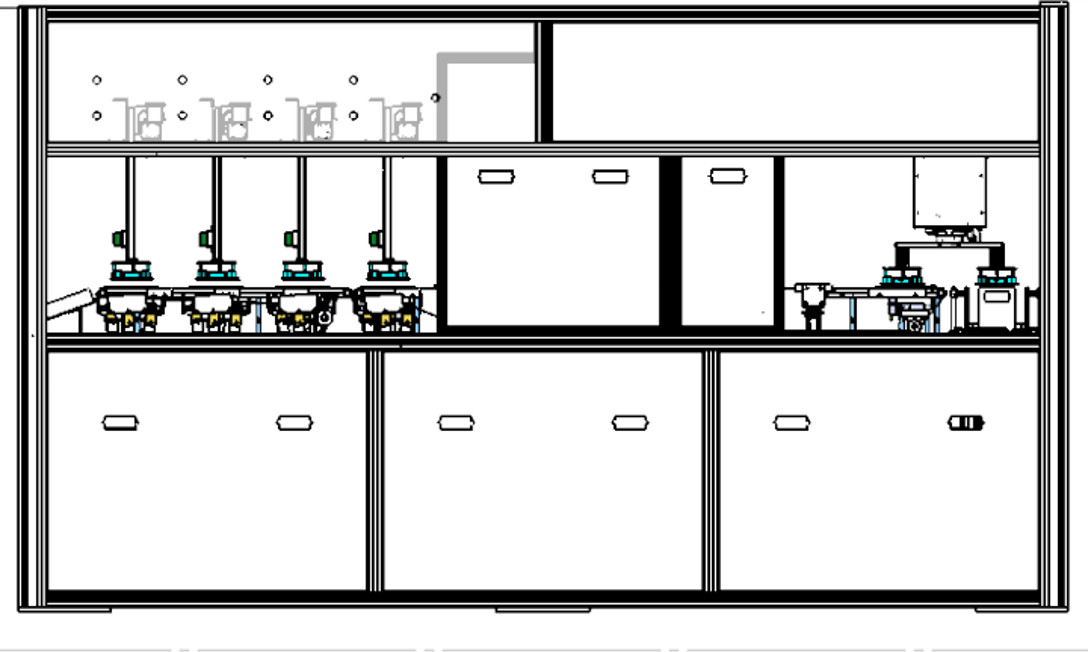

组成组件 | 上料区、色差检测区、EL检测区、IV检测区、下料区、稳压稳流电源、计算机 |
上料方式 | 单臂旋转连续上料 |
应用类型 | 颜色 、EL、IV 分选仪 |
软件类型 | 1、颜色及外观缺陷分选 2、 EL 缺陷分析 3、IV分档软件 4 、AOI 和 EL 均为人工智能分析软件 5、 下料盒自定义 6 、EL 灰度分选软件（选配） |
样品放置方式 | 前后伯努利吸盘真空吸取平放式 |
检测类型 | 单多晶太阳能电池（单多晶 EL 自动辨识,选配） 兼容 156mm~210mm 整片；210mm 1/2，1/4 片 探针排可自由滑动，标配 6 组探针排 |
样品尺寸 | 156 mm*156mm~210mm*210mm 210mm 1/2 片 ，1/4 片 |
测试速度时间： | 单片周期 1.2S |
相机类型： | 低噪声高速高效近红外相机 |
相机分辨率 | 500 万像素 CMOS 相机（EL） 2500 万像素 CMOS 相机（AOI 正面） |
红外热象仪 | Thermo320 （日本原装进口，选配） |
太阳光模拟器类型 | LED稳态太阳光模拟器 |
影像采集时间 | 500µs-2s 可调 |
运行功率 | 4000W |
最大电流/电压驱动 | 10A/60V |
耗气量 | 60L/min |
接入气管 | Ø8mm |
电机系统 | PLC、PLC 扩展模块、鸣志步进电机、松下伺服电机 |
安装条件 | 1、 气压:>0.6MPa 2、 电源:AC380V 3KW 三相五线 3、 机器尺寸: (L)4600mm*(W)1200mm*(H)1950mm |
软件 | 1. 可自行选择手动、自动、亮度等分选方式。（仅 EL） 2. IV自动检测分档软件 3. 自动缺陷辨识及分类、自动生成日期文件夹、自定义路径自动保存、查询缺 陷参数自定义。 4. 各缺陷类型分选的数量及百分比统计 |
缺陷检测类型 | 1.颜色 2.脏污 3.断栅 4.花片 5.划伤 6.线粗 7.漏浆 8.崩边缺角 9.晶片尺寸 10. 印刷尺寸 11.倒角尺寸 12.水痕 13.手指印 14.虚印 15.主栅尺寸数量 16.细栅数量 17.主栅尖角 18.碎片 19.油污 |
太阳光模拟器 | 模拟器等级 | Class AAA | |
光源 | LED | ||
输出光束尺寸 | 210 x 210mm | ||
典型输出功率 | 0.1 to 110 mW/cm2 (0.1 to 1.1 SUN) 可调 | ||
光谱范围 | 350nm ～ 1150nm | ||
光谱匹配等级 | A+ | ||
时间不稳定性等级 | A+ | ||
均匀性等级 | A+ | ||
可测参数 | Voc, Isc, FF, Imax, Vmax, Pmax, η ,Rs, Rsh | ||
闪光时间 | 20ms ～ 60s(风冷) 20ms ～ 常亮(电子制冷) | ||
供电电源 | AC 220V/ 50Hz | ||
项目 | 技术指标 | ||
分类 | 功能名称 | 描述 | |
软件 | 图片信息 | 1.实时获取电池片原始图像，通过图像缩放功能获取电池片局部信息； | |
配方设置 | 1.离线测试：管理员根据检测需求对目标电池片进行离线测试设置对应 | ||
调试 | 1.通过更改参数即可实现颜色分档、缺陷误判等检测目标的调试。 | ||
统计 | 1.检测结果统计：含数量数据、电池片颜色等级、缺陷类型、缺陷区域、标记等； | ||
正面外观 分选能力 | 颜色分选能力 | 浅浅蓝/浅蓝/蓝色/深蓝/深深蓝/亮片（最多 16 个分档） | |
色差 | 以样片为准 | ||
色斑 | 单个面积≥1mm²,（对比度 ≥15GV) | ||
指纹印/水印 | 单个面积≥1mm²，（对比度 ≥15GV) | ||
划伤痕 | 长度≥5mm (对比度 ≥15GV) | ||
主栅线 | 左右偏移 | ≥0.5mm | |
主栅线印刷不良 | 氧化 | 对比度 ≥15GV | |
缺损 | 深度≥1mm | ||
细栅线印刷不良 | 断栅 | 长度≥0.3mm | |
印刷偏移角度 | ≤1° | ||
漏浆 | 单个面积≥1mm² | ||
亮点 | 单个面积≥0.5mm² | ||
脱晶 | 单个面积≥1mm²（对比度≥15GV） | ||
脏污 | 单个面积≥1mm² （对比度 ≥15GV） | ||
刻蚀印 | 单个面积≥1mm² | ||
穿孔 | 面积≥0.5mm² | ||
V 型缺口 | 深度 ≥0.3mm，宽度≥0.3mm | ||
崩边/缺角 | 深度≥0.3mm ，宽度≥0.3mm | ||
边缘发红 | 以样片为准 | ||
线粗 | 非边框线粗栅宽度≥0.15mm | ||
太阳光模拟器 | 模拟器等级 | Class AAA | |
光源 | LED | ||
输出光束尺寸 | 210 x 210mm | ||
典型输出功率 | 0.1 to 110 mW/cm2 (0.1 to 1.1 SUN) 可调 | ||
光谱范围 | 350nm ～ 1150nm | ||
光谱匹配等级 | A+ | ||
时间不稳定性等级 | A+ | ||
均匀性等级 | A+ | ||
可测参数 | Voc, Isc, FF, Imax, Vmax, Pmax, η ,Rs, Rsh | ||
闪光时间 | 20ms ～ 60s(风冷) 20ms ～ 常亮(电子制冷) | ||
供电电源 | AC 220V/ 50Hz | ||
定制 | 其他定制缺陷检测类型，具体以样片为准 | ||
