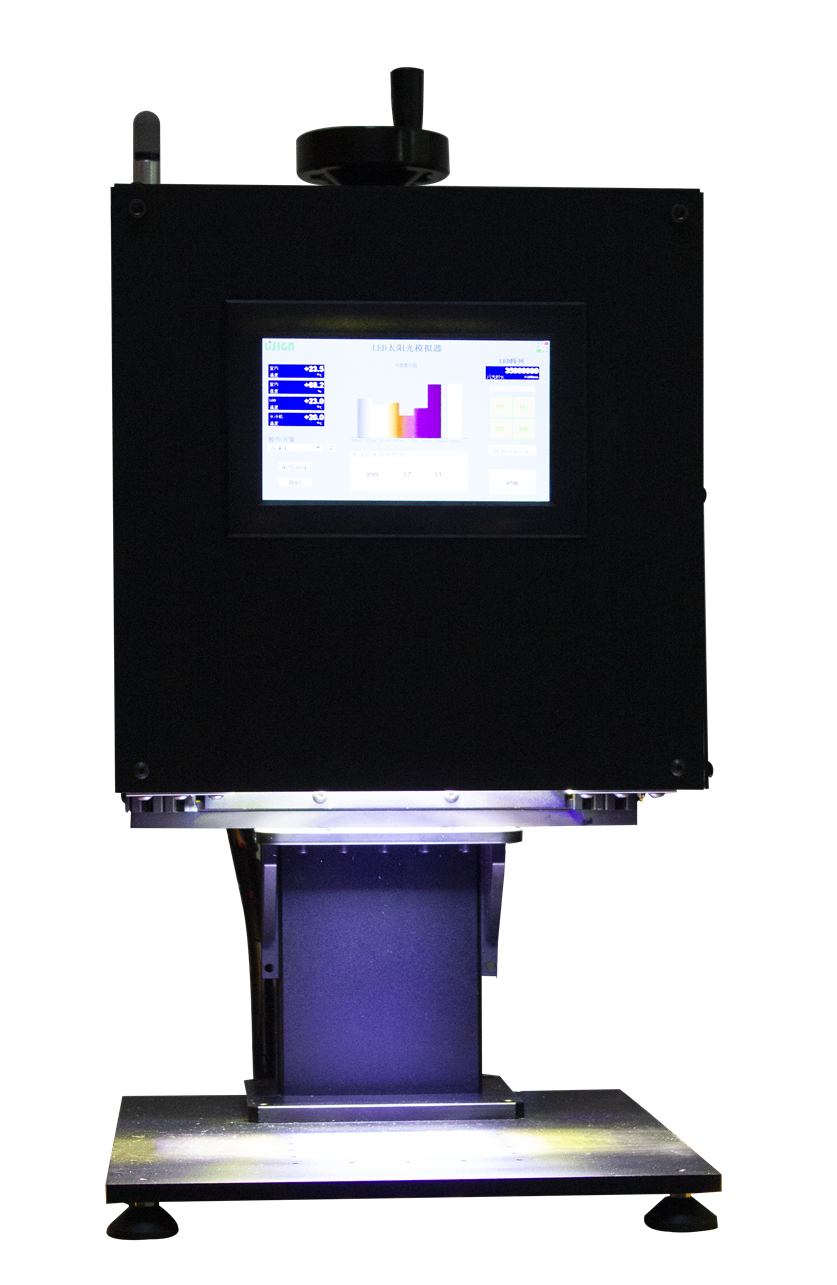

3A级稳态LED太阳光模拟器

      LED太阳模拟器是指使用LED替代传统使用的氙灯作为光源的一种新型太阳能模拟器,LED光源具有氙弧灯光源不可比拟的可靠性。稳定性、灵活性及长使用寿命等特点。

手       机:17362370213

邮       箱:sales@bamboost.com.cn

BG-LED-AAA系列LED太阳光模拟器是一款供科研使用的理想太阳光模拟光源,LED太阳光模拟器采用覆盖350nm~1150nm波长的LED

作为光源,经过光谱拟合、混光、均化后形成符合3A+级要求的太阳光模拟器

LED全称是发光二极管,是一种能够发光的半导体器件,当电流流过时会发光。半导体中的电子与电子空穴重新结合,以光子的形式释放

能量。利用LED作为太阳光模拟器发光光源有如下优势。

一、产品特点

1、使用寿命长


特征:使用寿命长

描述

得益于LED固有的长寿命特点,配合良好散热设计和温度控制算法,LED光源使用寿命可达10000小时;

2、A+级光谱


特征:A+级光谱

描述

依照IEC60904-9-2020标准,A+级光谱范围是0.875~1.125,LS-LED系列产品实际测得的数据是0.964~1.02,远高于A+级标准

3、光谱稳定


特征:光谱稳定

描述

LED输出光谱不仅跟器件本身特征有关,也跟工作电流和温度相关。我们从LED芯片封装到整机结构的设计过程中,如何做到高效散热是首要考虑的要素,配合调教优异的高精度恒流源,从根本上保证了LED稳定工作,使得每段LED输出光谱都非常稳定。

4.光谱可调


特征:光谱可调

描述

IEC 60904-9标准将太阳光谱划分为6个光谱段,LS-LED系列太阳光模拟器依据标准,可实现6个光谱段独立控制,在多节太阳能电池例如钙钛矿叠层太阳能电池IV测试时可有效发挥作用;

5.内置光强反馈系统


特征:内置光强反馈系统

描述

内置光强反馈系统,实时监测辐照强度,利用软件算法动态调整辐照强度,长时间辐照不稳定性小于0.7%

6.光强连续调节


特征:光强连续调节

描述

每组LED灯珠采用独立恒流源控制,通过整体调节电流强度即可完成对光强进行调整;

在100 to 1100 W/m2 范围内可实现最小按照1%进行连续功率调节;

7.安全可靠


特征:安全可靠

描述

LED采用低压恒流驱动,更加安全可靠,且维护简便无风险。

二、技术参数

     型号

         BG-LED-AAA-100

                BG-LED-AAA-250

     光源

                                             LED稳态光源

光源使用寿命

                                               10000小时

有效光斑面积

       100mm×100mm

              210mm×210mm

典型输出功率

                      100 to 1100 W/m2 (0.1 to 1.1 SUN) 可调

  光谱范围

                                       350nm~1100nm

光谱匹配等级

                                                 A+

时间不稳定性等级

                                                 A+

均匀性等级

                                                 A

闪光时间

                                      100ms ~ 常亮(水冷)

供电电压

                                           AC 220V/ 50Hz

四、场景应用

    1. 太阳能电池IV测试

    符合标准测试规程中关于光源的3A级要求;

    可提供太阳光模拟器、数字源表、测试夹具、标准太阳能电池、测试软件的整合方案,具体内容参见我公司相关解决方案;

    2. 太阳能电池MPPT稳定性测试

    3A级光源,光谱范围350nm~1100nm满足钙钛矿及钙钛矿叠层太阳能电池稳定性测试要求;

    可连续工作1000小时;

    集成光强反馈系统,长期时间不稳定性等级<1%,可更好排除光源对表征的影响;

    可提供太阳光模拟器、多通道数字源表、多通道氮封控温夹具、测试软件的整合方案,具体内容参见我公司相关解决方案;

五、客户案例

1. 案例一:重庆大学

钙钛矿太阳能电池IV测试  |  3A级LED太阳光模拟器  | 100mm×100mm


重庆大学某课题组选用我公司LED太阳光模拟器作为钙钛矿太阳能电池IV测试光源,该光源的良好品质和稳定性得到了课题组老师的认可。

2. 案例二:南京航空航天大学

钙钛矿叠层太阳能电池MPPT稳定性测试 |  增强型3A级LED太阳光模拟器  | 100mm×100mm


南京航空航天大学某课题组在调研选型钙钛矿叠层太阳能电池稳定性测试光源时选择了我公司加强型LED太阳光模拟器。客户选择我们的理由有如下几点:

光斑大小100mm×100mm可满足12个样品同时测试;

光谱范围350~1100nm满足硅基底电池及钙钛矿电池的光谱响应范围;

可连续稳定工作1000小时,配备光强反馈系统长期时间不稳定性等级<1%;

提供了结合LED太阳光模拟器、多通道数字源表、氮封控温夹具、测量软件的集成方案
